一、特点及用途

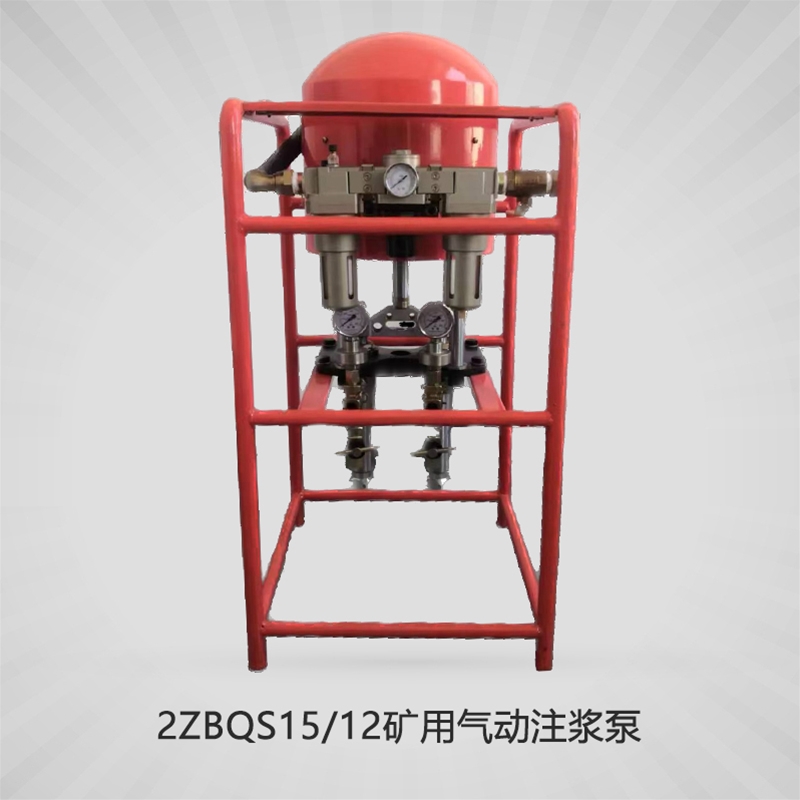

2ZBQS15/12矿用气动注浆泵主要用于矿井、隧道、水利、地铁、建筑、桥梁施工，用于注浆堵水，填充空隙，破碎岩层的注浆固结。在抗洪抢险中排除地下隐患。

2ZBQS15/12矿用气动注浆泵压力大、排量大、功率大，效率高，便于移动；既可以注单组份浆液，也可以注双组份浆液，可以注化学浆液、水泥浆、充当乳化液泵或高压水泵、液压泵，混合比可以调整，混浆均匀；在易燃、易爆、温度、湿度变化较大的场所，均可以安全使用。
2ZBQS15/12矿用气动注浆泵可根据客户的不同需求对参数进行调整，满足不同的压力、流量、多组份浆液混合比及不同介质的特殊要求。

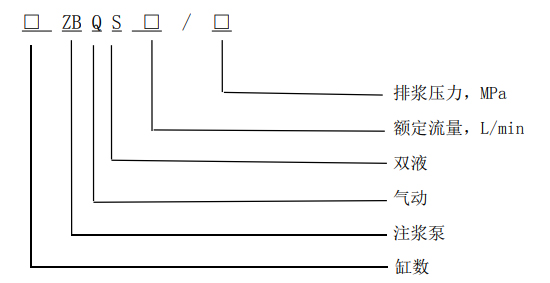

二、矿用气动注浆泵名称型号

示例：2ZBQS15/12 表示为 0.5MPa 气压下额定流量 15L/min，排浆压力 9MPa 的双缸双液矿用气动注浆泵。

三、工作原理

四、结构特征

2ZBQS15/12矿用气动注浆泵各缸直立布置，受力条件好；气缸的往复运动采用先进的内置阀控制，双向驱动，安全可靠，容积效率大幅提高，耗气量低，节能效果显著；各注浆缸为双作用，单活塞杆缸，但活塞在由有杆腔向无杆腔方向运动时，活塞上的单向阀打开，在结构尺寸上，设计活塞面积是活塞杆面积的两倍，这样活塞在往复运动时，输出压力相等，而且实现了连续排浆，浆液混合均匀，压力波动小。

五、性能参数

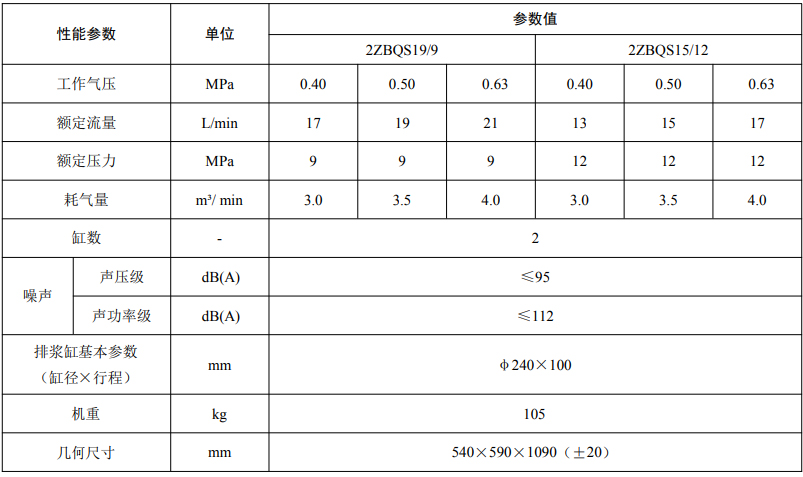

2ZBQS15/12矿用气动注浆泵基本性能参数见下表

六、操作规程

1、 气源管应先接通风管，吹净管中污物，然后与注浆泵连接可靠；
2、 观察各部件是否完整无缺、正确安装、无损坏和失灵情况；
3、 保证气源无过多的水分和污物，观察二联件，保证油雾器中有足够的润滑油，并使油雾器上的供油开关开启一合适角度；严禁油雾器无油工作，也不能供油过度；随时清除分水过滤器中过多的水。
4、 水泥注浆时换用水泥注浆缸，化学注浆时换用化学注浆缸，不可混用；
5、 注化学浆液前，要先吸机油清洗注浆缸和注浆管路，彻底清除其中的水分；或根据浆液情况采用专门的清洗方式；
6、 对有专门混浆要求的化学浆，要在插入岩壁的注浆管前加用特制的混浆器；
7、 注水泥浆液前，要先用清水将水泥注浆缸和注浆管路彻底清洗；
8、 将泵的不同进浆口浸入各自所吸的浆液中，先打开各进浆阀，再慢慢打开进气球阀，渐渐增大到满意的注浆速度；必要时调整进浆阀门，以保证各浆液的混合比例；
9、 化学注浆停止注浆后要立即用机油清洗（或采用专门的清洗方式），水泥注浆停止注浆后要立即用清水冲洗，将残余浆液彻底清洗干净；
10、 注浆中要时常观察：出浆压力表；各浆液的混合比；泵活塞的运动速度。
11、 切勿拖曳软管移动注浆泵；软管勿置于交通区域、锋利边缘、运动部件和高温表面；有压力供应时切勿移动注浆泵。

12、 注浆泵工作时，其运动部件的运动，可能夹住甚至夹断手指或造成身体其他伤害，因此，泵工作时，身体应与其运动部件保持距离。检修4注浆泵前，按照程序停风泄压，防止泵意外启动。
13、 不要使泵长时间空载或轻载高速运行，以免损坏各活动部件；
14、 气源压力不得超过 0.63MPa；

1、 拧下固定注浆缸的圆螺母，把注浆缸活塞杆与活塞杆驱动块固定的螺母拧下，将注浆缸整体从注浆缸座中抽出；
2、 将注浆缸上螺盖拧下，大进浆母接头拧下，即可分别拆下注浆缸其余各部件；
3、 将气缸上盖的四个 M20 螺母拆下，即可将气泵打开，卸下进气阀气缸上、下盖总成；
4、 将进气阀盖的四个螺钉拆下，即可打开进气阀的各组件；
5、 更换注浆缸活塞杆各密封圈时要特别注意，不要损坏密封圈。

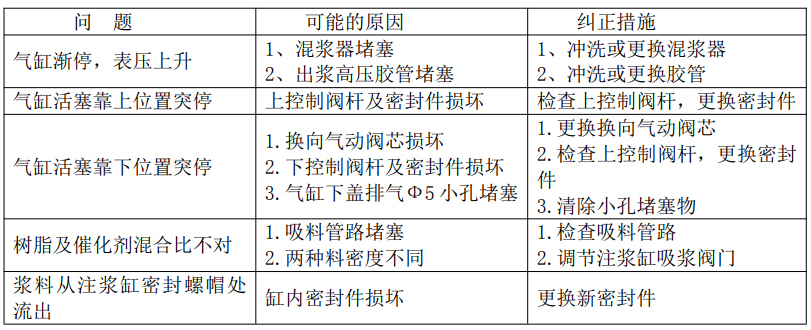

八、常见问题及措施
