一、用途及工作原理：

矿用气动搅拌机 JQW-100S，是为我厂所生产的ZBQ-2.7/1.5矿用气动注浆泵配套使用而设计制造的多功能搅拌机。可用于建筑冶金、铁路桥梁、预应力构件等工程的施工和维修。

该搅拌机体积小，重量轻，易于安装和搬运，操作使用方便。

这种搅拌机的搅拌筒是一个水平放置的圆筒，圆筒中央有一根回转立轴，立轴的臂架上装有搅拌叶片，随着立轴的转动，搅拌筒里的混合料受到叶片的强力搅拌，搅拌好的灰浆由注浆泵泵出或搅拌筒底部的放料口卸出。

二、技术指标

基本性能参数:

1、料桶容量：　100L

2、装料高度：500mm

3、重量：40kg

4、外形尺寸：直径×高度 Φ520×850（mm×mm）

6、矿用气动搅拌机 基本性能参数如表一所示：

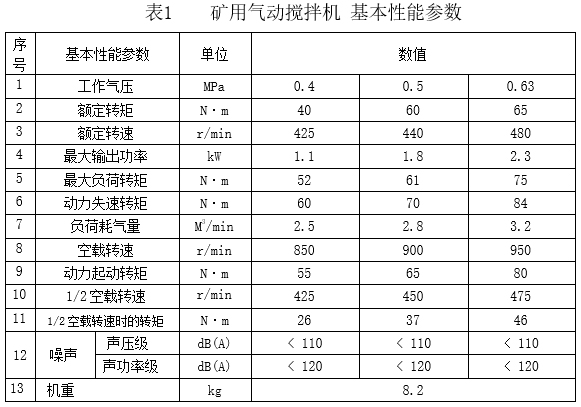

　　　　　　　表1　　矿用气动搅拌机 基本性能参数

三、搅拌机结构示意图：

1、矿用气动搅拌机 　　　2、搅拌器　　　　3、搅拌桶

4、放液塞　　　　5、注浆泵架

 四、操作方法

1、连接搅拌机前，应先将井下气管阀门打开，将管路内杂质吹干净，并将管接头清理干净。将注满机油的油雾器进气端与主气路连接牢固（用1英寸直插接头），用随机气管将油雾器与矿用气动搅拌机 连接好。

2、检查各部件的安装是否牢固，检查搅拌机是否安装平稳。

3、操作时先缓慢打开矿用气动搅拌机 进气阀门，使钻机起动，待运转正常后，方可加料和水进行搅拌，不得先加足料后再起劲。沙子应过筛，投料严禁超量。

4、加料时使用工具应高于搅拌叶，严禁运转中把工具伸进搅拌筒内扒料。

5、搅拌筒内落入大的杂物时，必须停机后再检查，严禁运转中伸手去捡捞。

6、运转中严禁维修保养，发现卡住或异常时，应停机后再排除故障。

7、作业完毕，用水将灰浆搅拌机内外清洗干净，必须切断气源，方可离开。

8、如选用我厂所生产的ZBQ-2.7/1.5煤矿用气动注浆泵，请直接安装在注浆泵架上进行注浆。
